Manuale di Volo Libero

Capitolo 6 - IL VOLO CON IL PARAPENDIO

AUTOSTABILITÀ, CHIUSURE ED ASSETTI INUSUALI

Ci occuperemo, in questa ultima sezione dedicata al parapendio, ad esaminare alcuni aspetti peculiari di questo mezzo, fornendo un'interpretazione aerodinamica di ciò che accade.
Iniziamo proprio dall'analisi delle principali differenze tra l'ala "molle" e le ali rigide per quanto riguarda l'immissione ed il mantenimento delle virate.

Vedremo poi i meccanismi preposti al mantenimento dell'autostabilità del mezzo (condizione indispensabile perchè un velivolo possa librarsi in sicurezza) per concludere con una rassegna di quegli assetti che, un tempo, venivano semplicemente definiti chiusure e che hanno, invece, ricevuto sufficiente attenzione ed analisi da poter essere, in qualche modo, standardizzati.

COME VARIANO LE FORZE IN VIRATA?

La prima, evidente, differenza che si riscontra tra il parapendio e gli altri veleggiatori è la notevole distanza che esiste tra il baricentro dell'insieme ala+pilota (che coincide, in pratica con il pilota stesso) ed il centro di spinta, situato nella zona centrale dell'ala stessa: tale distanza è superiore alla lunghezza totale del mezzo!

Come vedremo, proprio questa caratteristica, che fornisce la principale base per l'autostabilità, influenza anche le forze in virata; cerchiamo di immaginare come.
Durante il volo rettilineo le quattro forze fondamentali si oppongono a due a due, e la distanza esistente tra baricentro e centro di spinta è responsabile della tendenza al pendolamento longitudinale.

Azionando un freno la semiala interna rallenta (l'ala tende ad imbardare) e nel frattempo si inclina: siamo in quella condizione che, senza una cabrata, dovrebbe determinare la scivolata d'ala. Invece accade qualcos'altro (visto che, con rarissime eccezioni, nessuno cabra e pochi scivolano): verosimilmente accade che il brusco rallentamento della semiala, determina un rallentamento della velocità media dell'intiera ala mentre il pilota (appeso 4 o 5 metri più sotto e dotato di inerzia assai maggiore, perchè più pesante) tende a proseguire dritto per la sua strada. I cavi si tendono e la "deviazione" di traiettoria che impongono al pilota non innesca un pendolamento longitudinale, perchè l'ala stessa è inclinata: la deviazione genera invece una forza centrifuga, che viene notevolmente amplificata dalla distanza.

Semplicemente mantenendo la stessa posizione dei freni (e anche questo è molto anomalo in aeronautica dove, in virata, i timoni sono perfettamente centrati e simmetrici) la maggior resistenza che la semiala interna continua ad opporre alimenta la forza centrifuga e mantiene "coordinata" la virata stessa.

Al momento di riprendere una traiettoria rettilinea il riallineamento dei freni, facendo cessare la maggior resistenza dell'ala interna, determina un'imbardata "raddrizzante", e conferendo ugual portanza ad entrambi le semiali determina la orizzontalizzazione. Senza la necessità di compiere alcuna manovra particolare il pilota (sul quale ha smesso di agire la forza "deviatrice" e quella centrifuga) ritorna sotto la verticale dell'ala, obbedendo alla legge di gravità.

AUTOSTABILITÀ

Con il termine AUTOSTABILITÀ si intende la capacità dell'apparecchio di riacquistare autonomamente (e mantenere) un assetto di volo rettilineo (in condizioni di aria calma), nonchè la capacità di opporsi a manovre tendenti a turbare tale assetto, in maniera tanto più forte quanto più esasperata è la manovra.
Anche il concetto di stabilità ruota intorno ai tre assi che individuano i possibili movimento nello spazio.

STABILITÀ LONGITUDINALE (SULL'ASSE TRASVERSALE):

Un ala stabile longitudinalmente è un ala che reagisce alle picchiate "tentando" di cabrare, ed alle cabrate "tentando" di picchiare.
Se si considera che, nel parapendio, la velocità di trim (cioè la velocità che l'ala assume in assenza di interventi da parte del pilota) coincide con quella di massima velocità (nessuna azione sui freni) allora l'apparecchio risulta longitudinalmente stabile, ma soltanto entro limiti ben definiti.

Infatti, partendo dalla posizione di trim e frenando, si deve esercitare uno sforzo tanto maggiore quanto più si frena (chiaro segno dell'opposizione autostabilizzante dell'ala). Questo fatto, però, è progressivo ma non continuo: ad un certo punto, superata la posizione di stallo, la vela si chiude e non si oppone più alla nostra trazione sui freni.

È stato superato un limite di autostabilità.
Anche la manovra opposta dà risultati simili, ma con un'escursione molto minore: partendo dalla velocità di trim ed esercitando una trazione sugli elevatori anteriori, si osserva una ulteriore accelerazione e, contemporaneamente, una forte opposizione alla trazione stessa. Aumentando ulteriormente la trazione il bordo di attacco, si chiude (collasso simmetrico) e gli elevatori non offrono più alcuna resistenza. È stato superato l'altro limite di autostabilità.

In pratica, quindi, il parapendio è longitudinalmente autostabile in una gamma ben precisa di assetti e di velocità, gamma che non deve mai esser essere superata (mai trazionare gli elevatori anteriori, mai portare i freni al sellino durante il volo).
Bene, con quale meccanismo viene garantita questa, sia pur limitata, autostabilità?

Con il meccanismo del bilanciere.

In primo luogo bisogna dire che vela e pilota (i due elementi in gioco) hanno caratteristiche cosi differenti (uno tozzo e pesante, l'altra ampia e leggerissima) che tendono a disporsi in posizione verticale (allineati, cioè, alla forza di gravità e con i cavi in trazione) anche con la vela collassata: è questa la realtà fisica che stà alla base dell'apertura dei paracadute da lancio e d'emergenza; il pilota libera la vela che, ancora accartocciata, tende comunque a cadere più lentamente, dandogli l'impressione che si allontani celermente verso l'alto; man mano che il tessuto si dispiega offre una resistenza sempre maggiore e, se non vi erano errori di ripiegamento, si apre con un gran botto, consolidando definitivamente la verticalità tra ala e pilota.
Questo fenomeno da solo non può essere propriamente definito "autostabilità longitudinale", ma costituisce la base, il requisito preliminare, di quest'ultima, perchè permette di considerare il pilota come se fosse semplicemente appeso ad un corpo posto sopra di esso.

A questo punto interviene il meccanismo del bilanciere. L'angolo di incidenza dell'ala in volo (a freni rilasciati) dipende infatti dalla lunghezza relativa dei cavi anteriori e di quelli posteriori, nonchè dal disegno del profilo alare: nel parapendio tali lunghezze sono calcolate in modo che circa il 70% del peso del pilota gravi sugli elevatori anteriori ed il restante 30% su quelli posteriori.

In assenza di sollecitazioni questa distribuzione determina l'angolo di massima velocità.
Esercitare una trazione sugli elevatori posteriori, a questo punto, ha l'effetto di ridistribuire il peso del pilota fra cavi anteriori e posteriori a favore di questi ultimi: l'unico modo di spostare il carico, tuttavia, è quello di "appendersi" con le braccia agli elevatori ed il numero di chili "spostati" dipende esattamente dalla forza con cui ci "appendiamo". Qualche chilo di trazione corrisponde a qualche chilo "spostato" dai cavi anteriori ai posteriori; è quindi abbastanza evidente che esiste una proporzionalità tra entità dello sforzo da compiere ed effetto: maggiore l'effetto maggiore lo sforzo, il principio dell'autostabilità.

Il discorso non cambia considerando l'ipotesi di "appendersi" agli elevatori anteriori ma, visto che questi portano già il 70% del carico, non possiamo attenderci di caricarli ulteriormente senza che la vela chiuda; al contrario è possibile caricare parecchio quelli posteriori e anche questo fatto è coerente con la normale tecnica di guida: tutte le manovre, nel parapendio, si riducono ad una maggiore o minore azione sui freni.

A proposito di freni ... nel nostro esempio abbiamo parlato di elevatori posteriori per semplificare la già complessa situazione ma, se è vero che si può pilotare un parapendio utilizzando questi ultimi, è anche vero che di solito si usano i freni.

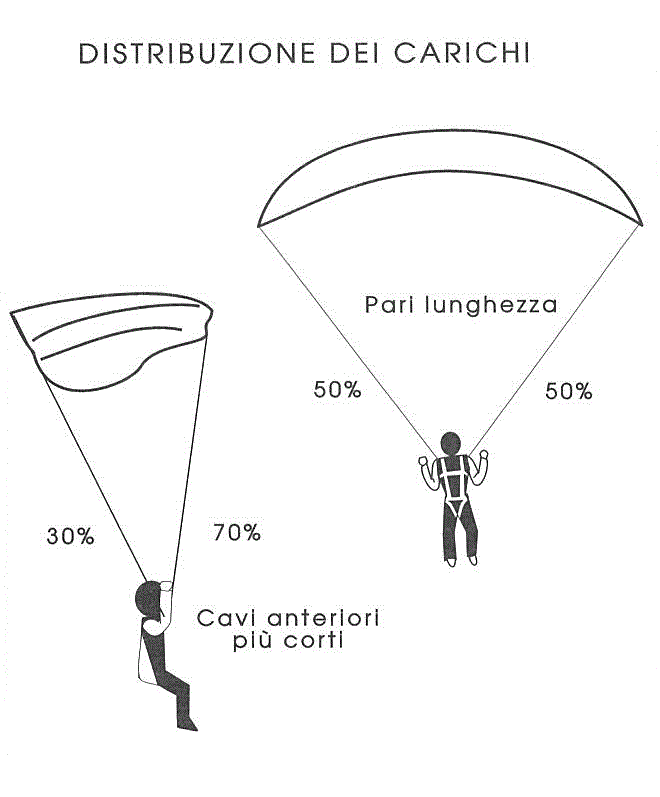

Figura 6-24. La distribuzione dei carichi dipende direttmente dalla lunghezza dei cordini.

STABILITÀ LATERALE (SULL'ASSE LONGITUDINALE):

Lo stesso ragionamento esposto prima vale anche per la stabilità laterale, con la differenza che, in questo caso, la lunghezza dei cavi è perfettamente identica e simmetrica: il risultato, ovvio, è che il pilota-peso si stabilizza al centro, con scarse possibilità di oscillare rispetto alla vela, dati i numerosi punti di aggancio. L'insieme vela-pilota può invece pendolare lateralmente ma, ancora una volta il peso-tutto-in-basso tende col tempo a smorzare le oscillazioni (proprio come accade a quel pupazzo gonfiabile detto "Bobo-sempre-in piedi" con cui molti hanno giocato da piccoli): si tratta dunque di una condizione tendente alla stabilità.

È invece totalmente impossibile (oltre che privo di senso), cercare la ragione della autostabilità laterale del parapendio considerando solo la vela e non il pilota: la sua campanatura, grossomodo assimilabile ad un diedro negativo, ne fa un'ala instabile per eccellenza; per questo, a differenza di quanto accade a volte con i deltaplani, non vedrete mai un parapendio "prendere il volo" senza pilota.

STABILITÀ ROTATORIA (SULL'ASSE VERTICALE):

La stabilità orizzontale deriva dal fatto che la linea di avanzamento "normale" è anche quella che offre di gran lunga meno resistenza: gli stabilizzatori e la campanatura, infatti creano immediatamente una notevole resistenza se l'ala tende ad imbardare. Inoltre, proprio per la presenza della campanatura, il vento relativo che giunge di traverso (come avviene, appunto, durante un'imbardata) investe il bordo d'attacco con angoli di incidenza diversi: questo rende differente il contributo dato dalle due semiali alla portanza con un effetto "raddrizzante". In alcune ali, infine, è evidente una certa "freccia" che contribuisce anch'essa alla stabilità rotatoria, come per altri veleggiatori.
